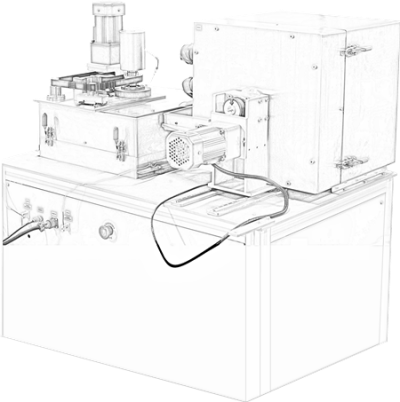

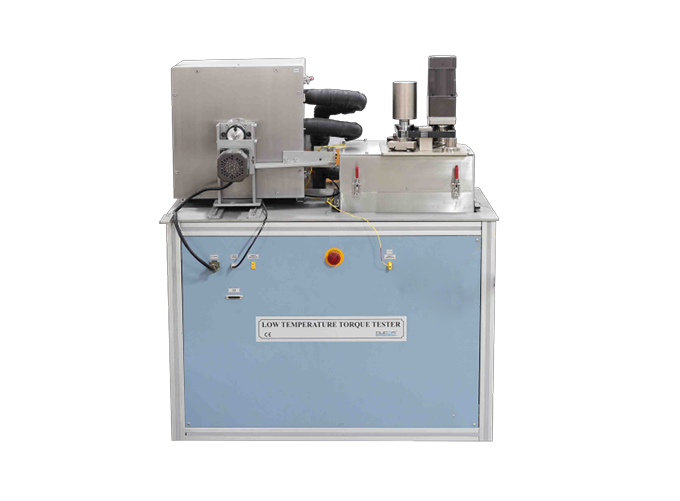

低温润滑脂试验机
专业为低温润滑脂扭矩性能测定设计的低温润滑脂扭矩试验机,用于测试低温条件下油脂轴向阻力,符合ASTM D1478, ASTM D4693 和IP186标准。
  • 符合测试标准

  • 台式坚固结构

  • 自动载荷加载

  • 高温环境选配

  • 洁净高效稳定

  • 软件易于操作

产品特色 /实验内容





应用实例


评估低温性能,润滑脂在低温下的断裂转矩和运行转矩评估。

轴承用润滑脂,用于在零下温度下工作的部件,如航空、汽车、国防、农业设备和食品储存。

l 筛选润滑脂成分,如基础油、增稠剂和添加剂,用于极低温润滑脂应用(内部研发)。

l 航空仪表轴承等低功率机构用不同润滑脂的鉴定(润滑脂供应商质量分析)

l 食品储存用生物基润滑脂的试验(油脂供应商的质量分析)


测试标准


低温扭矩测试仪完全符合低温润滑脂测试的全球标准。软件中嵌入了测试协议,只需点击一个按钮,就可以在一台设备上按照ASTM和IP两个标准运行测试。


l ASTM D1478:滚珠轴承润滑脂低温扭矩的标准试验方法

l ASTM D4693:润滑脂润滑车轮轴承低温扭矩的标准试验方法

l IP 186:润滑脂低温扭矩的测定






ASTM D1478标准

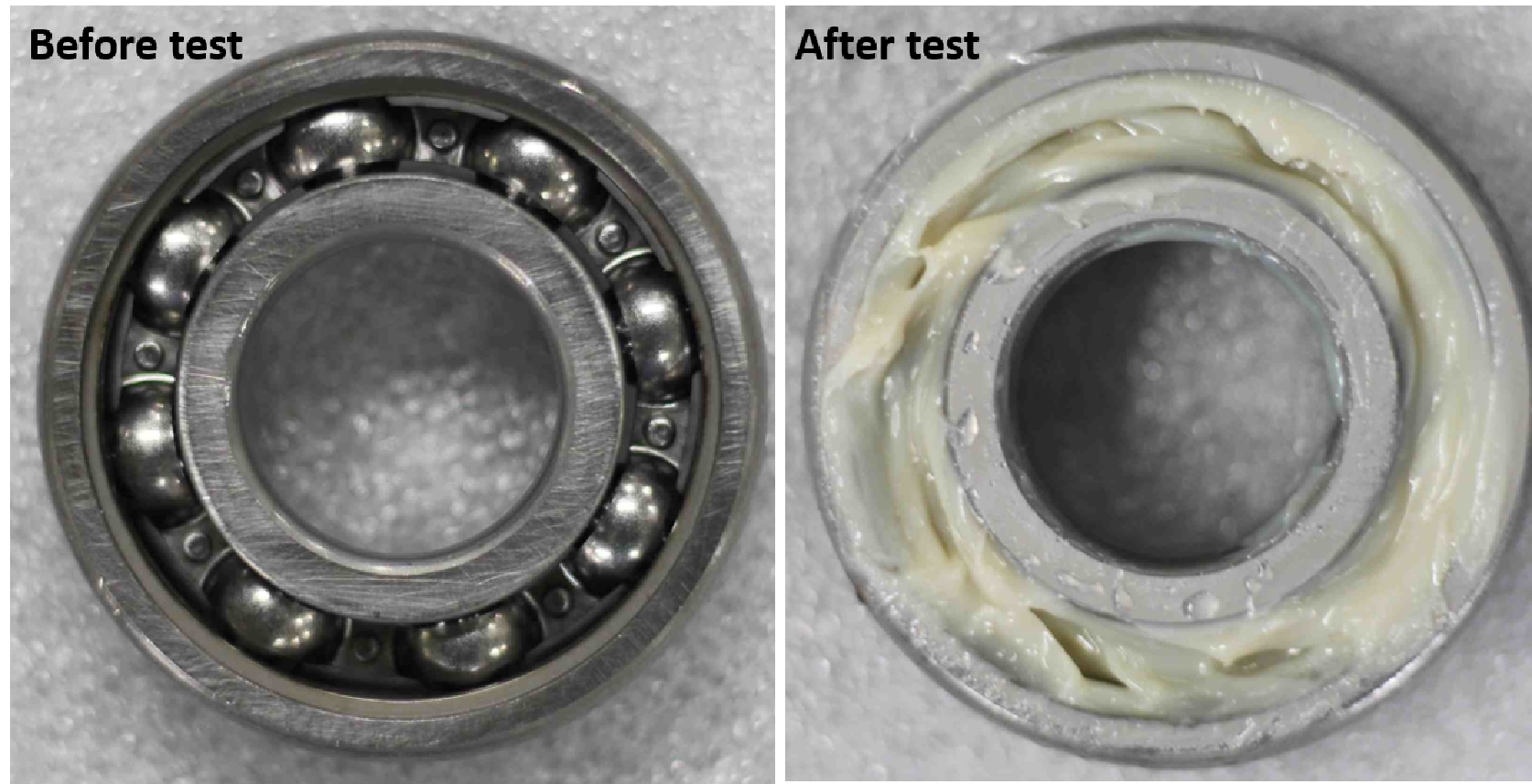

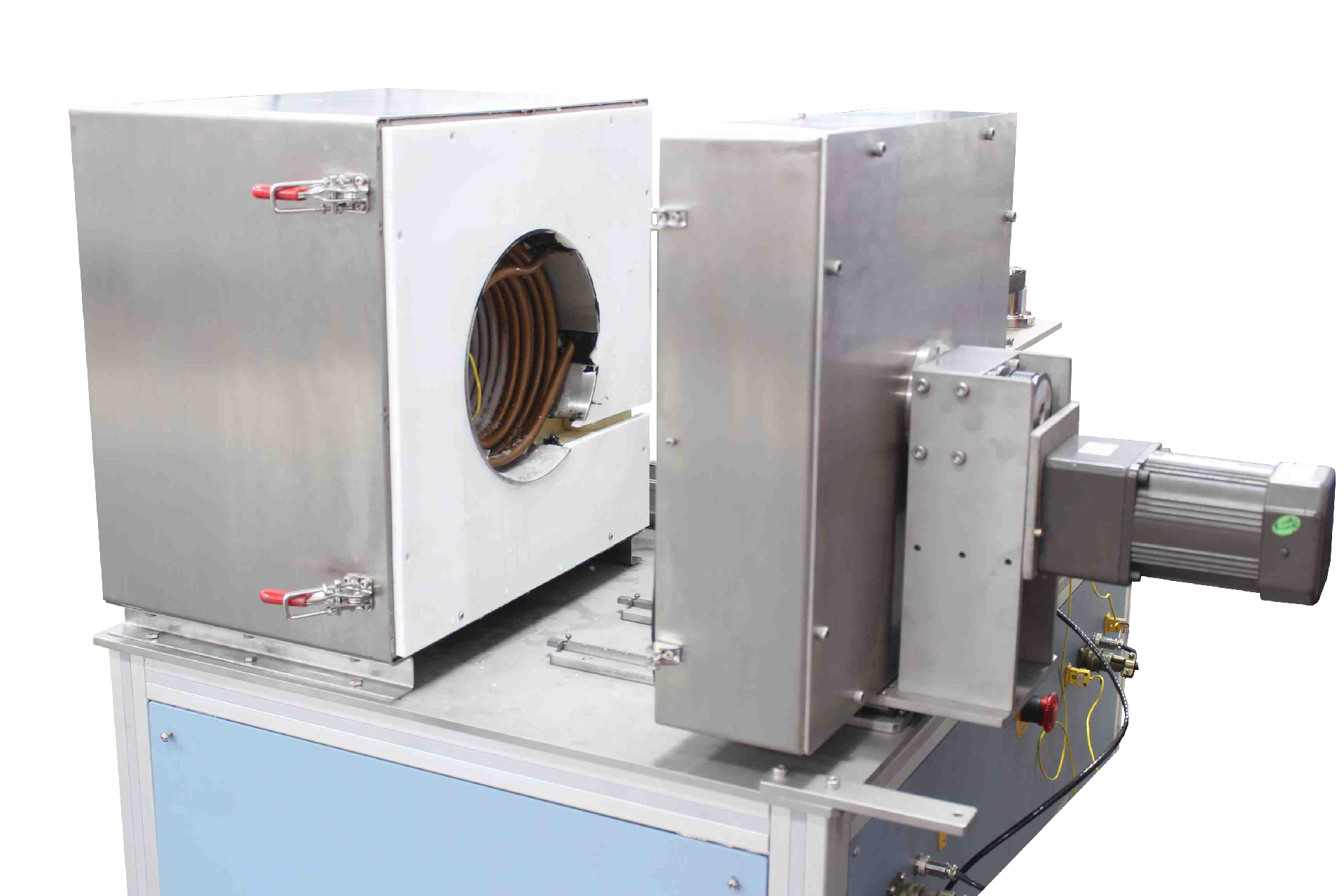

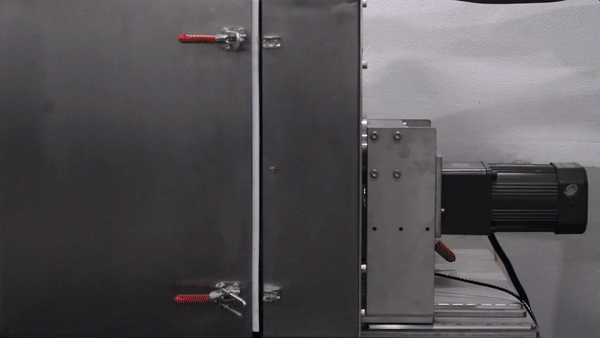

该测试模块由电机和传动轴组件、带有负载盘和轴承箱的测试保持架、低温箱和摩擦力传感器组成。开式滚珠轴承(6204号尺寸)内装有润滑脂,并固定在试验保持架的轴承壳上。试验笼直接安装在电机驱动的轴上(水平安装)。载荷由454±3克载荷盘径向施加。当试验轴承内圈以1 rpm转速旋转时,扭矩传感器记录轴承摩擦扭矩(启动和运行),传感器通过弦连接到轴承外圈(根据ASTM 1478)。


更多视频请见:低温轴承扭矩测试ASTM D1478标准


ASTM D1478.gif

ASTM D1478-2.png






IP 186标准

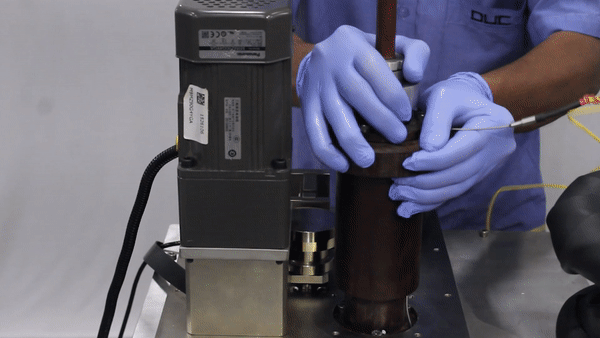

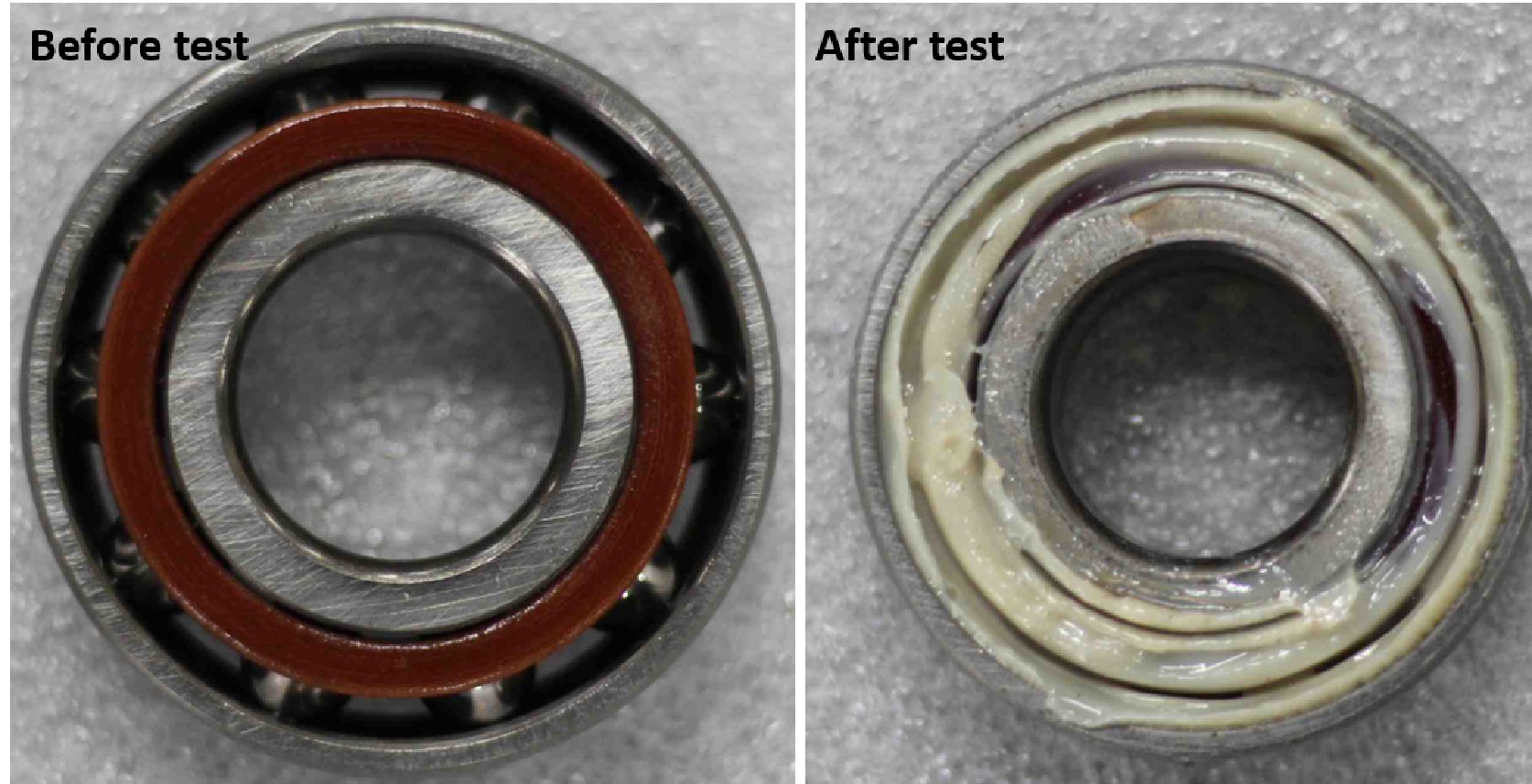

角接触轴承(编号7204)内装有润滑脂,直接安装在轴承主轴组件上。然后将轴承主轴组件垂直浸入低温箱中。主轴通过皮带轮装置与电机相连。使用4.5 kg的自重轴向施加荷载。电机启动驱动皮带轮的旋转,并通过无缝皮带将其传输至轴承内圈。当试验轴承内圈以1 rpm转速旋转时,连接到摩擦皮带轮的扭矩传感器记录轴承摩擦扭矩(启动和运行)。


更多视频详情见:低温轴承扭矩测试IP186标准


IP 186.gif

IP 186-2.png





电子制冷机

试验装置中的零下温度由使用电子冷却器的闭环温度控制系统维持。冷却系统配备有双级复叠制冷系统,用于精确稳定的超低试验温度。制冷剂在低温下通过铜管圈泵送和循环,为试验轴承提供对流冷却。温度可控制并保持在+0.5°C以内。


全集成设计

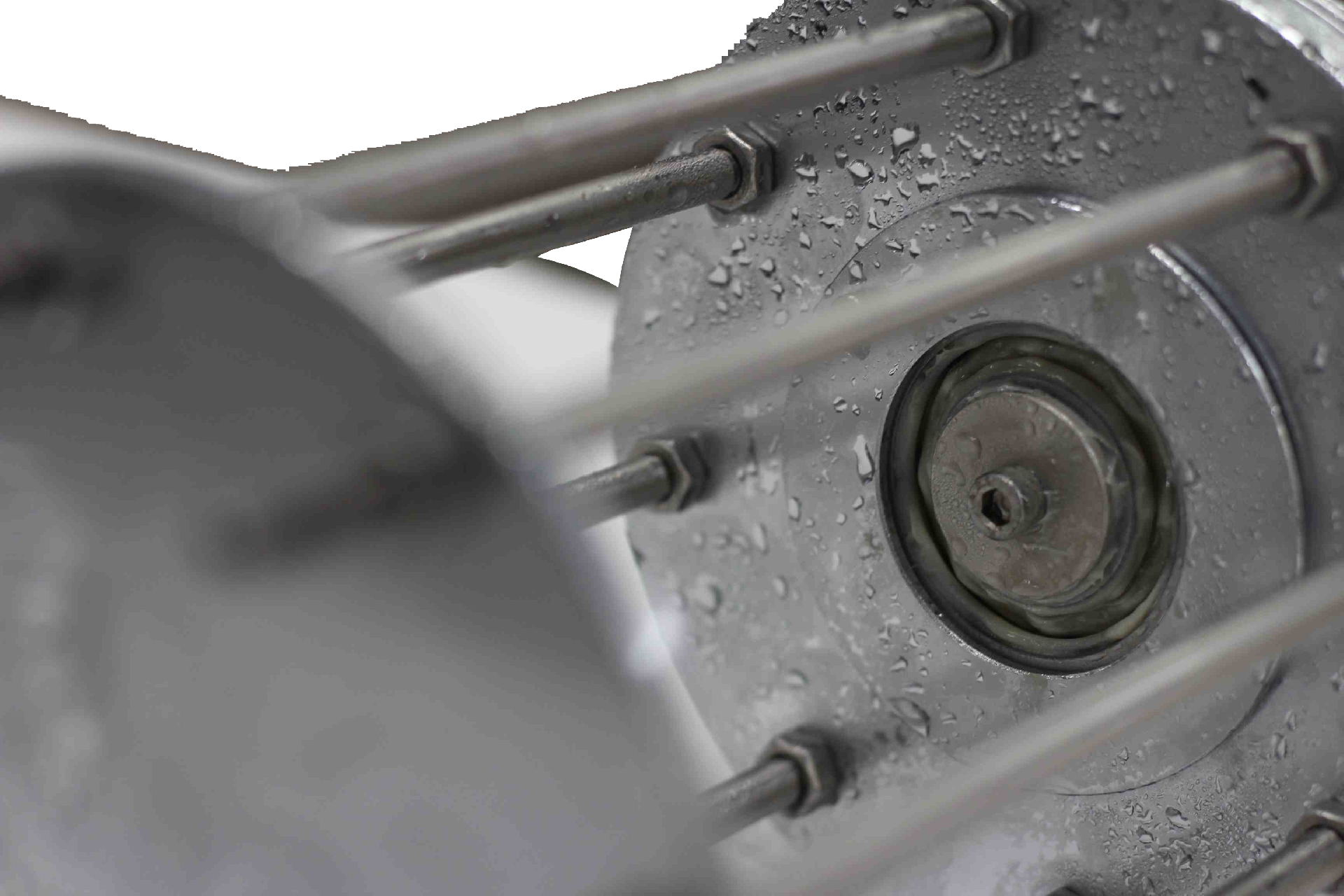

创新的设计和易于查看和访问的测试区域使LTT易于使用。该设计可升级至ASTM D4693标准。







LTT bearing assembly ASTM.png


产品参数




指标名称参数
速度 1转
负载

 454 g (ASTM D1478)

400n (ASTM D4693)

4.5 kg (IP 186)

摩擦力矩40nm
温度高达 -80℃
持续时间100小时(最多)
样本类型 油脂
试验轴承

开式球轴承No 6204 (ASTM D1478)

圆锥滚子轴承LM -67010 & LM-67048或

LM-11910 & LM-11949 (ASTM D4693)

开式滚珠轴承RHP 7204 TU EP9 (IP 186)
