四球试验机(FBT-3)中的KRL剪切稳定性测试



润滑剂配方,可确保在高剪切速率(~ 107 sec-1)下保持稳定的粘度,对于确保足够的薄膜厚度以保护设备免受不可接受的磨损和划伤至关重要。用作添加剂的粘度调节剂在机械剪切过程中容易降解。KRL剪切稳定性测试(CEC L-45-99)被认为是评估机械应力引起的粘度永久变化的最严苛测试之一,并且与60小时测试的现场数据密切相关。 (参考 - "粘度改性剂对齿轮油效率和耐久性的影响",2013年SAE,Lubrizol)。

KRL剪切稳定性模块(KRL-SST)是新设计的(图1),作为Ducom台式四球测试仪(FBT-3)的附加附件,从而将其扩展到磨损预防和极压性能评估之外的功能。这种新设计对现有四球机FBT-3系统的紧凑性和易操作性没有任何影响。该模块符合 CEC L-45-99 和 DIN 51350-6 标准。

带有 KRL 模块的 FBT-3 可提供最高水平的精度和易操作性,而不会影响用户实验室中的传统数据。




图 1.带 KRL-SST 模块的杜康 FBT-3


如图2所示,FBT-3一体式外壳的主要物理变化是侧面有一个开槽(65 X 30 mm),用于连接KRL轴承罐(图1,插孔)和温度控制模块的冷却液冷却管。

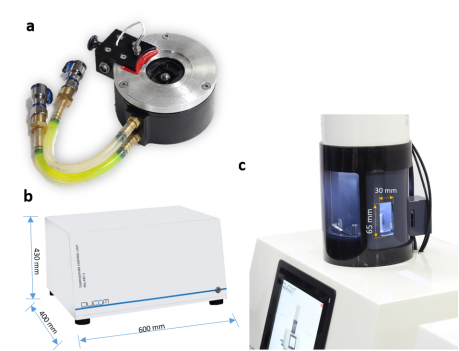

图 2.(a) 带温度传感器的 KRL 测试油杯 (b)温度控制单元 (c) FBT-3 一体式开槽设计


用于剪切流体的圆锥滚子轴承(SKF32008XQ)取代了标准的四球配置(图1,图2a)。带有快速响应温度传感器和集成冷却通道的特殊润滑杯与专有的闭环温度控制单元连接,以保持60±1°C的温度。 该系统使用乙二醇作为冷却剂,用于持续数百小时的长时间测试的高精度温度控制。负载和速度控制通过FBT-3上的自动装载和直接驱动技术实现(图2)。


注意:带有KRL-SST模块的FBT-3可以通过WiFI网络连接到MOOHA数字tribolab助手,以便随时随地访问实时测试数据和监控仪器运行状况。

KRL模块的性能已经通过rl209油(用于轴承鉴定的CEC L-45-99基准油)进行了广泛的测试和验证。表1按照CEC L-45-99描述了测试条件。


参数

负载 (N)

5000 ± 200

速度(转/分)

1475 ± 25

油温(°C)

60 ± 1

油量(毫升)

40

总转数

1740000 ± 500

持续时间(小时/分钟)

19小时 40分钟 ± 20分钟

表 1.KRL剪切稳定性测试参数符合CEC-L-45-99




闭环自动加载、嵌入式编码驱动器和专有温度控制单元可确保在 20h 测试期间保持负载、速度和温度的精度远高于规定的 CEC 限值。(图 3)。RL 209参比油的粘度损失(9.88%)在规定的7.5%和10.9%的范围内。(图 3))


图 3.在20小时的测试中,负载稳定在5000 N,转速稳定在1475 rpm,温度保持在60 +/- 1℃。


新设计的带有KRL-SST模块的FBT-3扩展了高性能润滑剂的测试和开发能力,同时仍然具有精度,易于测试经验和降低拥有成本的优势。

注意- Ducom 的独立式 KRL-SST-1是第一款自动剪切稳定性测试仪,设计完全符合 CEC L-45-99 标准,可进行 20 小时至 100 小时的连续测试。推荐给定期执行KRL测试的用户,并且更喜欢灵活性,而不妨碍使用用户自己的四球测试仪。
